產品介紹
插入式電磁流量計
插入式電磁流量計有什么特點 ：
傳感器組成簡單方便，無可動部件，無需拆裝零部件，安裝簡單 。 電磁流量計的插入式結構可在低壓或帶壓情況下不停水方便地安裝、拆、卸。 測量精度不受被測介質的溫度、壓力、密度、粘度、電導率（只要電導率大于 20μS/cm）等物理參數變化的影響。 傳感器幾乎無壓損失，避免了由于壓力造成的損失 。 較一般電磁流量計的制造成本和安裝費用低。特別適于大中口徑管道流量測量，因?yàn)椴迦胩筋^直徑和長度需要一定的尺寸 。 采用先進的低頻方波勵磁。零點穩定 ，抗干擾能力強，工作可靠。 流量測量范圍。被測量管道內的滿量程流速可以 1m./s至15m./s任意設定，輸出信號與流量呈線性關系。 流量計不僅有 4-20mA.DC標準電流輸出， 和 485 輸出， 同還有 0-5Hz頻就率輸出，轉換器還可顯示瞬時流量和累積流量，及下、下限報警等功能。
插入式電磁流量計 主要技術數據：
適于測量管道通徑：
100-2000mm
流速范圍：
0-10m/s
流量精確度：
滿量程流速 >1m./s時，±2.5%
被測介質導電率：
大于20μS/cm
工作溫度：
0~50℃
工作壓力：
1.6MPa
電極材料：
0Cr18Ni12Mo2Ti、哈氏合金C、鈦Ti、鉭等；
測量管（測量頭）材料：
尼龍，聚丙烯
插入式流量計 口徑及流量的選擇
公稱通徑
可測量流量范圍（m3/h）
有效測量流量范圍（m3/h）
200
5.652～1356
33.912～1130.4
250
8.8313～2119
52.9875～1766
300
12.717～3052
76.302～2543
350
17.31～4154
103.86～3461
400
22.61～5425
135.65～4521
450
28.62～6867
171.68～5722
500
35.33～8478
211.95～7065
600
50.87～12208
305.2～10173
700
69.24～16616
415.4～13847
800
90.44～21703
542.6～18086
900
114.46～27468
686.7～22890
1000
141.3～33912
847.8～28260
1200
203.5～48833
1221～40694
1400
277～66467
1662～55389
1600
361.8～86814
2171～72345
1800
457.9～109874
2747～91562

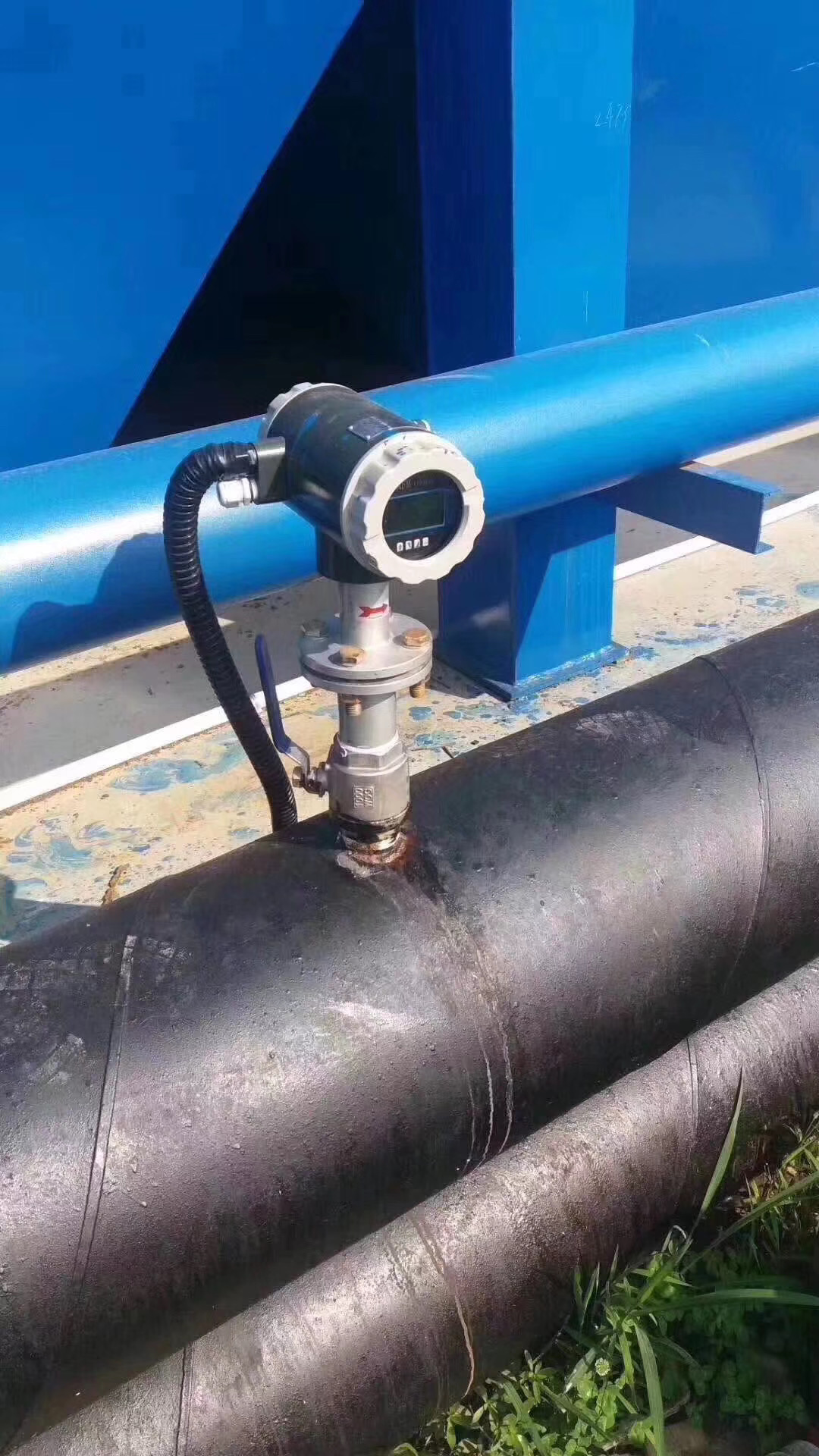

插入式流量計安裝示意圖
