插入式超聲波流量計傳感器
2021/3/1 9:01:25??????點擊：

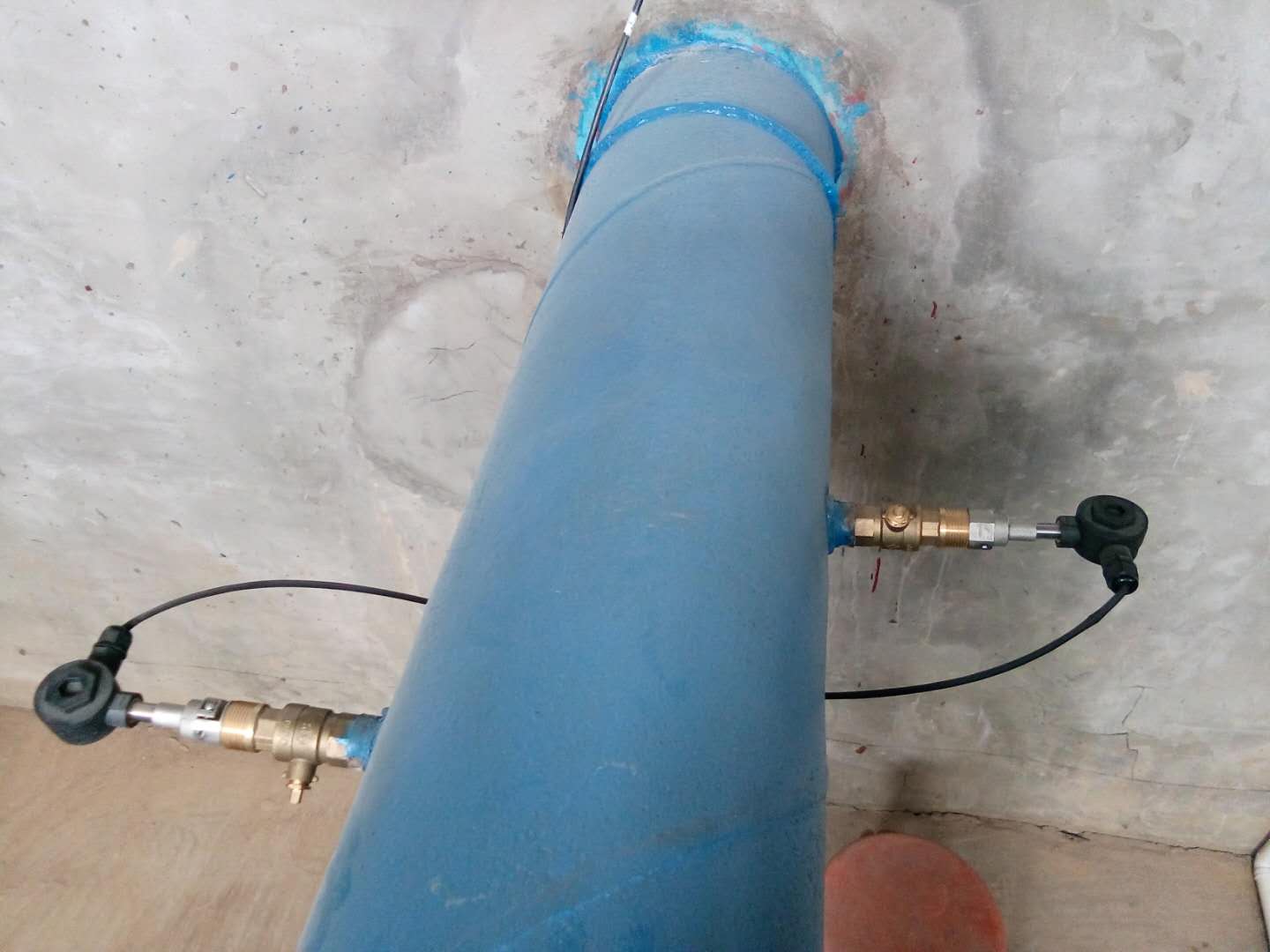

插入式傳感器適用于DN80mm以上的管道，通常情況下采用Z法安裝。
只有當安裝空間不夠時（見下圖），小于DN200mm的管道可以選用V法安裝，大于DN200mm的管道可以選用平行插入傳感器。
2. 輸入測量參數，得到安裝距離
在開始測量前需要對流量計進行初始設置，通常是10—26號菜單逐項進行設置（M39菜單備有多種語言可供選擇），設置完成后在M25可以得到傳感器安裝距離。
對于平行插入傳感器，探頭選項為PI水表探頭：探頭管道夾角為0°；靜止狀態流體長度為0mm；探頭間直線距離在200mm—300mm之間任選，最終以實際安裝結果來確定；單只聲契延遲時間為0μs。
對于標準插入式傳感器采用Z法時，安裝距離=內徑-10mm。
3.安裝點定位
（1）Z法的定位
Z法的定位要保證以下兩點：
●安裝距離=兩個傳感器之間沿管軸方向的垂直距離。
●保證兩個傳感器在同一軸面上（兩個傳感器的連線通過軸線）。
