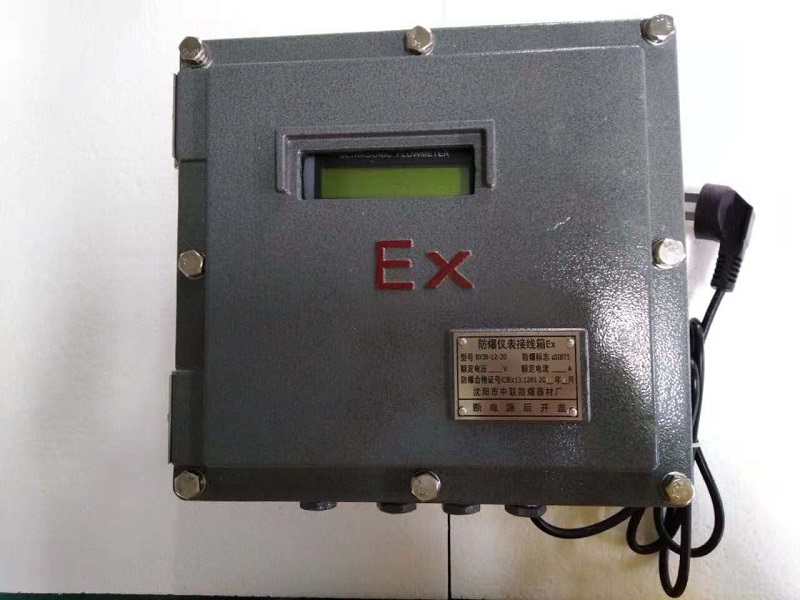

TUF-2000D-TM-1-TC-1防爆式超聲波流量計
2021/4/13 9:25:18??????點擊：
大連道盛TUF-2000D-TM-1-TC-1防爆式超聲波流量計用于防爆場合， 詳情咨詢：范海東18210318121（微信）
體 積：298×298×110mm
供電方式：AC220V或DC24V（可選）
防爆等級：DIIBT5
選擇安裝點是能否正確測量的關鍵，選擇安裝點必須考慮下列因素的影響：滿管、穩流、結垢、溫度、壓力、干擾。
滿管
為保證測量精度和穩定性，測量點的流體必須充滿管段（否則測量值會偏大或者不能測量）。所以應滿足下列條件：
兩個傳感器應該安裝在管道軸面的水平方向上，在如圖2所示范圍內安裝，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。
|
滿 管 |
有可能不滿管 |
|
選擇流體垂直向上流動的安裝點 |
流體垂直向下流動的管道 |
|
選擇流體斜向上流動的安裝點 |
流體斜向下流動的管道 |
|
選擇管道系統中的最低點安裝 |
管道系統的最高點 |
|
|
流體為自然流 |
|
|
管道無壓力的流體 |
穩流
穩定流動的流體有助于保證測量精度，而流動狀態混亂的流體會使測量精度難以得到保證。
滿足穩流條件的標準要求：
1．管道遠離泵出口、半開閥門，上游10D，下游5D（D為外管徑）；
2．距離泵出口、半開閥門30D。
達不到穩流條件的標準要求，下列情況也可以嘗試測量：
1．泵出口、半開閥門和安裝點之間有彎頭或者緩沖裝置；
2．泵的入口、閥門的上游；
3．流體的流速為中、低流速。
（低流速：流速<1m/s；中流速：流速為1-2m/s；高流速：流速＞2m/s）
下列情況很難保證穩流，安裝時需慎重。
1．距離泵出口、半開閥門直管段不能保證10D，且沒有彎頭等緩沖裝置；
2．距離泵出口、半開閥門直管段不能保證10D，流速較高；
3．垂直向下流動，斜向下流動；
4．下游距離管道敞開出口處小于10D。
注：判斷穩流如有困難，可用便攜式超聲波流量計進行實際測量，觀察
信號情況。
